Estructuras Singulares



El edificio para la Consejería de Obras Públicas (Sevilla) está formado por 10 plantas: 3 sótanos, planta baja y 6 plantas más. Las plantas sobre rasante están divididas en cuatro zonas, creando en el interior del edificio una zona de atrio. Presentan cada una de ellas una estructura metálica en voladizo maclada a un núcleo de pantallas de hormigón postensadas. Estos cuatro cajones metálicos dan continuidad a los forjados de planta y definen el funcionamiento global de la estructura. Con una anchura de 15 m, sus longitudes van de los 21 a los 13 m.

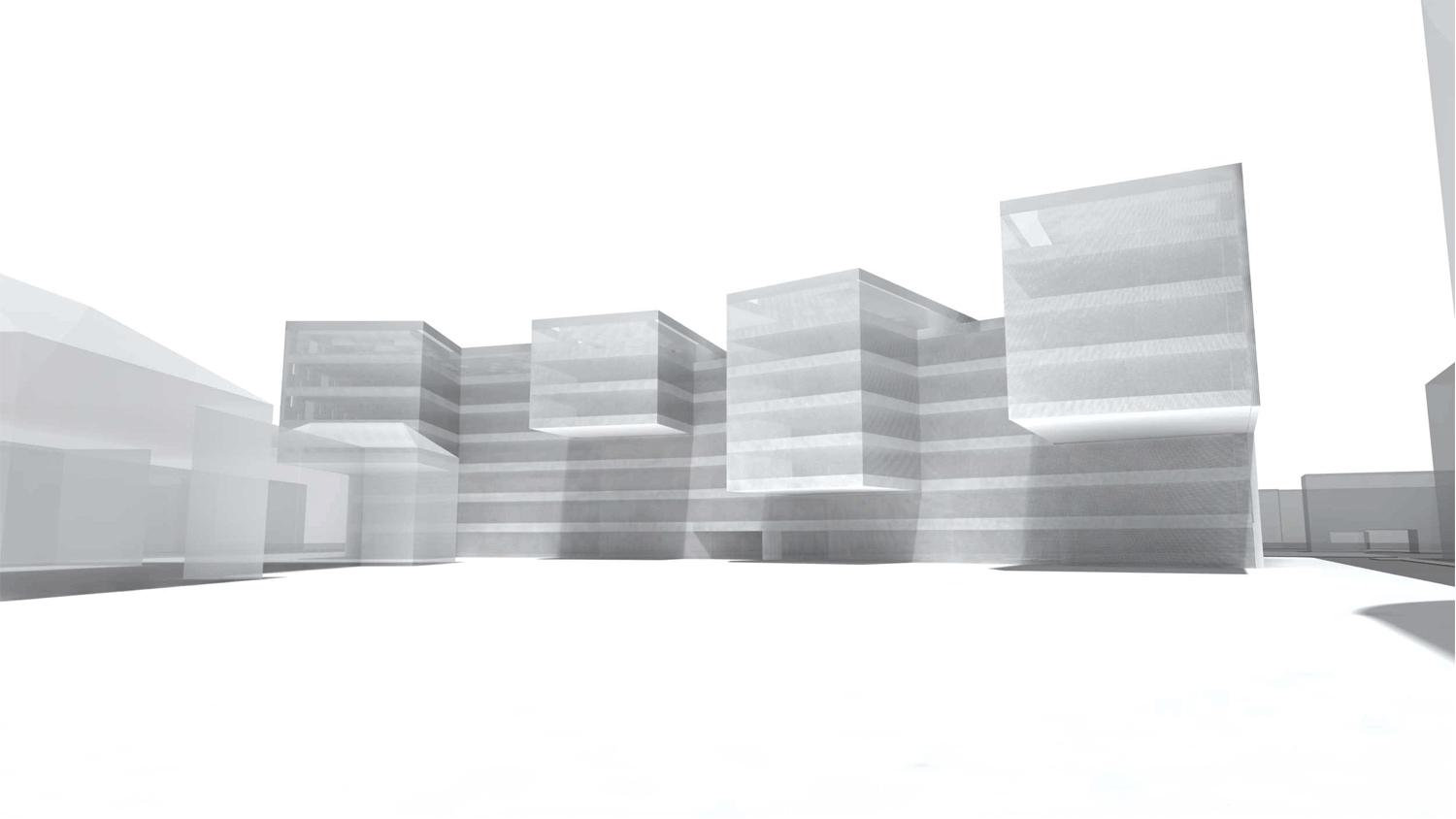

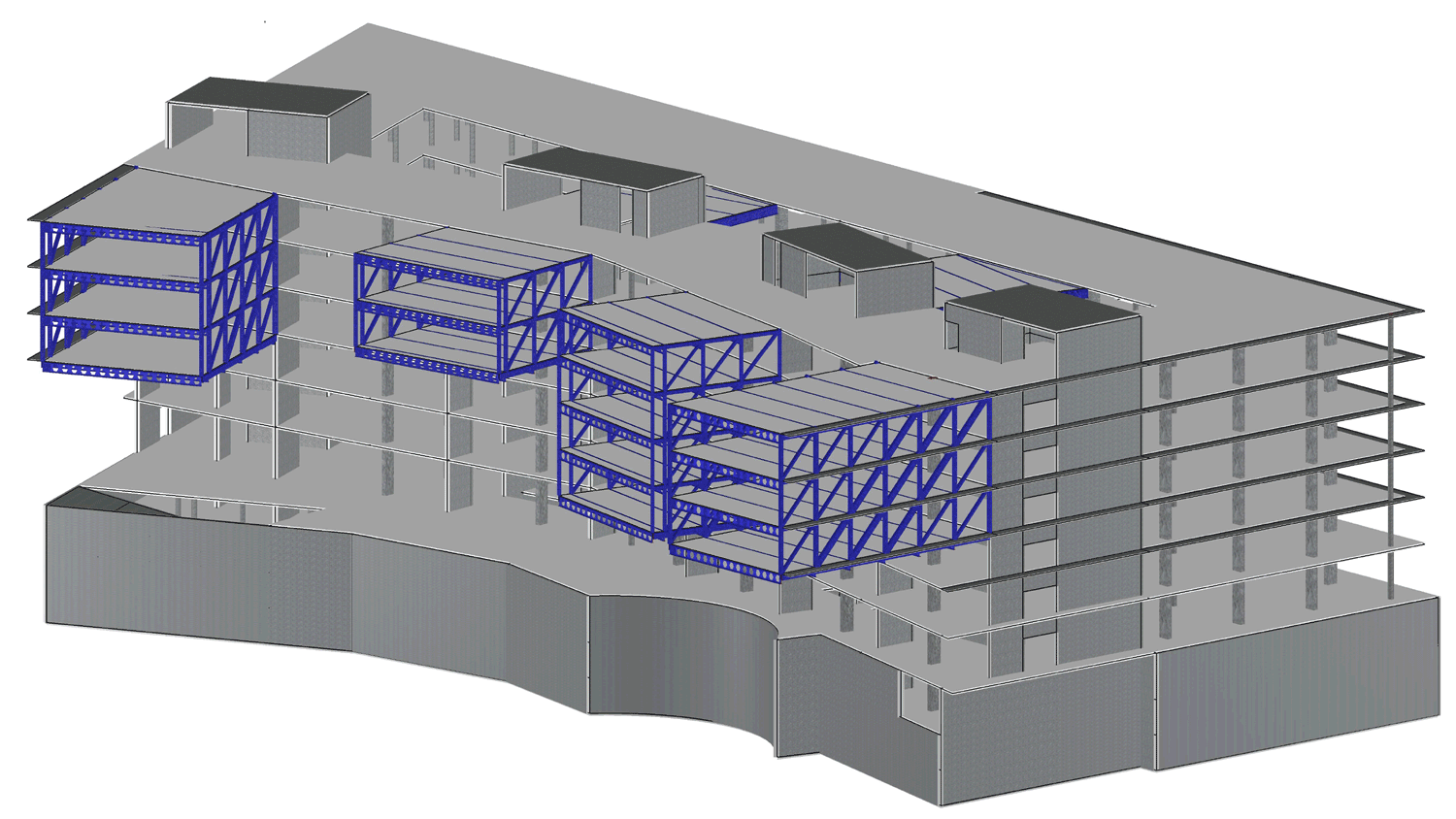

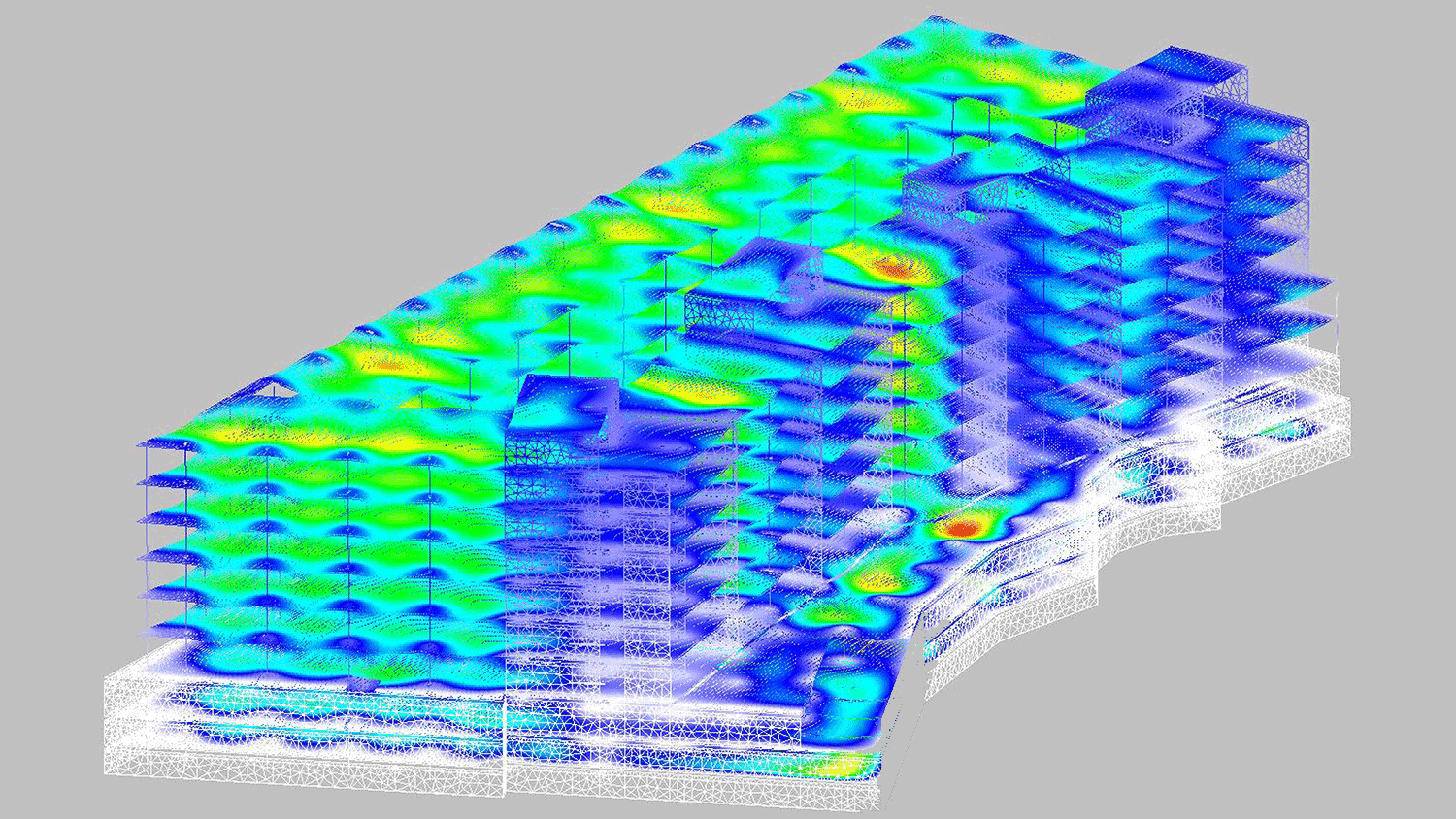

Las estructuras metálicas en voladizo están formadas por dos celosías laterales con montantes verticales a 3,60 m de distancia, resultando una cuadrícula de 3,90 m de altura (altura de plantas) arriostrada mediante diagonales en tracción. Se ha optado por perfiles metálicos tubulares estándar de 30 cm de ancho y cantos que van de 15 a 50 cm. Conectando estos diafragmas, se disponen vigas alveoladas de 80 cm de canto sobre las que se conectan los forjados mixtos de chapa colaborante de 12 cm de espesor.

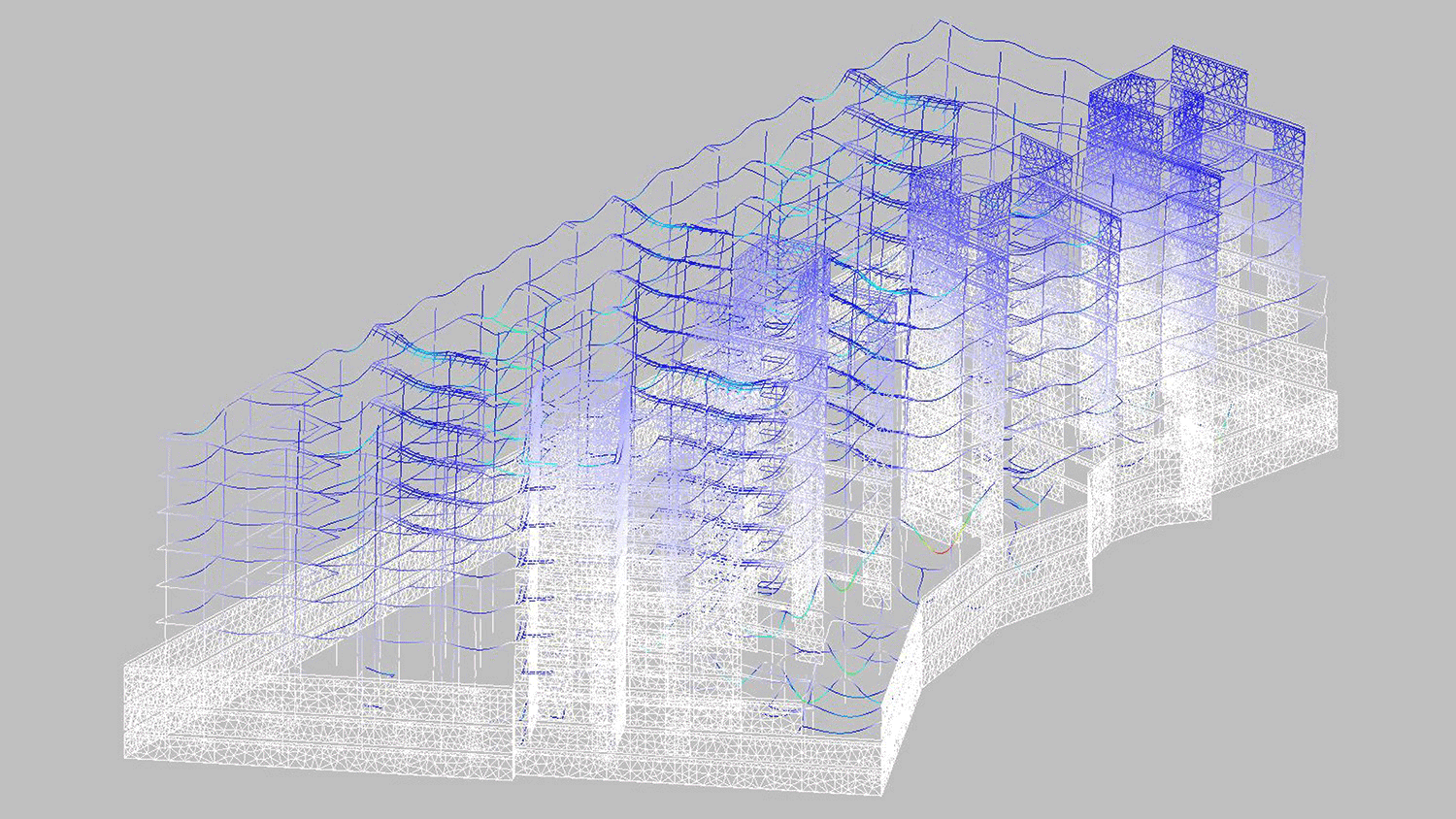

Los núcleos de pantallas postensadas están formados por dos pantallas longitudinales de 50 cm de espesor y dos pantallas secundarias de 25 cm de espesor. Con el fin de contrarrestar el efecto de tiro de los voladizos en la estructura, se ha proyectado un sistema de postensado de las pantallas longitudinales mediante barras de 40 mm de diámetro, tesadas al 80% de su límite elástico (1050 MPa).

Se ha proyectado una cimentación profunda por pilotaje, con encepados de 2 y 4 pilotes y losa arriostrante de 40 cm de espesor. Se ha optado por pilotes de 65 y 85 cm de diámetro, con longitudes de 14 y 17 m respectivamente, ejecutados in situ mediante perforados con hélice continua. Para la cimentación de los núcleos de pantallas se ha optado por pantallas-pilote de 14 m de longitud. La contención de tierras se ha resuelto mediante un muro pantalla de 60 cm de espesor y 22 m de longitud.

Cliente: SV 60 Arquitectos
Ubicación: Sevilla

Superficie construida: 47.675 m2
Plantas: 10
